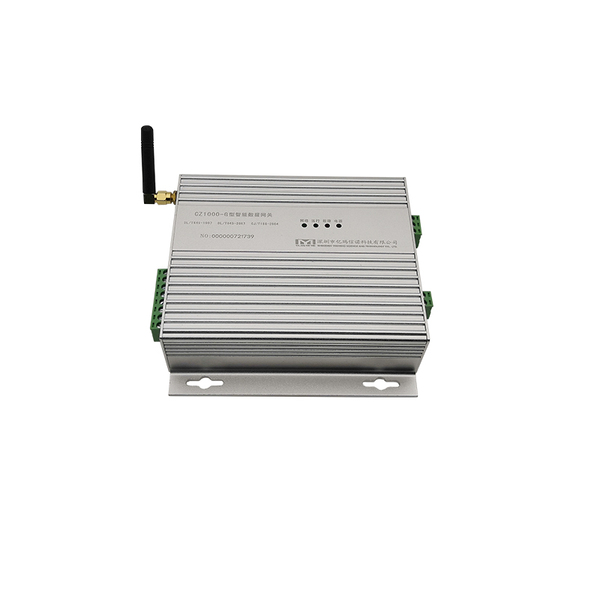

智能水表采集器
价格:
0.00
规格: 1
通讯方式: M-BUS R485
型号: CZ1000-G
购买数量:
产品详情


一.    简介    1

二.    性能特点    1

三.    技术参数    1

四.    指示灯说明    2

五.    外形、安装及接线    3

六.    运输与储藏    4

七.    常见问题排除    5

简介

CZ1000-G智能数据网关在远程抄表系统中作为终端设备和主站通讯中转站,是不可缺少的重要设备。智能数据网关的上行可通过4G通讯或以太网方式构成通讯网络,处理来自主站与终端设备的操作指令;下行可通过RS485M-BUS总线、短距离无线通道采集计量表的数据信息。


能特点

软件透传,支持DL/T645-97DL/T645-07CJ/T 188协议传输

工业级用料,原装芯片;性能稳定可靠;

上行支持4G通讯或以太网通讯(二选一);下行支持最多可支持4RS485MBUS通讯LORA无线需订制)

下行波特率支持1200240048009600设置

完备的过载、短路保护电路,防浪涌电路;

智能检测MBUS输出过载、短路异常,当出现异常时,自动切断输出,并以每秒1次的间隔循环检测,直到故障消除为止。

运行、通信、告警指示灯一应俱全,清晰指向数

据流向。

MBUS总线智能节技术通讯时自动打开MBUS总线电源,通讯数据下发空闲后自动切断MBUS总线电源,以节省能耗。

4G连接主端采用TCP_ Client连接方式,支持域名连接

以太网连接支持TCP_ ClientTCP_Server连接方式,支持DHCP动态分配IP,支持域名连接。

技术参数


项目
描述
电压
100240V
频率
50Hz
通迅波特率
下行RS485:
1200/2400/4800/9600bps可设置
通迅协议
DL/T645-07DL/T645-97CJ/T188
工作温度范围
-4060
MBUS带载能力
Max 500mA
MBUS带载节点
300个节点(1.5mA每节点)
RS485
最多可支持4路下行485(下行LORA通讯时占用RS485-1端口)
相对湿度
相对湿度85%
大气压力
63.0kPa106.0kPa
质保时间
1
外型尺寸
143×147×41.5 mm



指示灯说明

网络指示灯绿色常亮或闪烁表示已经找到网络

运行指示灯亮1秒灭1秒表示网关在正常工作运行。

故障指示灯

当网关出现MBUS输出短路、过载时故障灯常亮,并切断MBUS输出,故障消除后灯灭。

电源指示灯

    当网关通电后常亮。

外形、安装及接线


外形及安装尺寸


端子接线图

安装要求:

先将电源适配器插头插入智能数据网关电源接口,再接通电源适配器AC电源

智能数据网关为室内网关,室外安装在专门的电表箱内,表箱具有防尘、防雨淋、防水、防腐蚀性气体防护措施

运输与储藏

1. 智能数据网关的运输和拆封不应受到剧烈的冲击,并根据GB/T13384《机电产品包装通用技术条件》规定运输和储存。

2. 保存智能数据网关应在原包装内,保存的地方环境温度为-40℃~+60℃,相对湿度不超过85%,空气中应无腐蚀性气体,无结露。

3. 智能数据网关应存放在仓库里,叠放的高度不应超过5层,拆箱后单块包装的叠放高度不超过10只。


常见问题排除

1接入电源后,电源、运行不亮或不闪烁:检查供电口接触是否可靠

2故隔灯常亮检查MBUS回路是否有过载、短路的情况

3网络能连接上主站,但主站下发数据无返回:

3.1、检查数据网关下行波特率是否与设备相匹配;

3.2、检查线路连接是否正确;

3.3、检查主站下发的通讯协议与网关、设备是否一致;
